收縮終端安裝
1.電纜的準備
（1）確認電纜端部密封完好，并進行校潮。
（2）電纜用抱箍固定在電纜支架上，電纜端頭部分調直。
（3）清潔電纜端頭向后1m 的外護套表面。
2.終端制作
（1）根據安裝工藝說明書的尺寸確定電纜接頭的長度，在此長度上加100mm，將多余電纜去除。
（2）剝切外護套。將鋸好的電纜按說明書中尺寸剝切外護套，將斷口向后100mm段用砂布打毛。
（3）鋸除鋼鎧。先將鋼鎧前端用PVC帶扎好或保留端口處一小段外護套，再按說明書在預留鋼鎧尺寸處捆綁扎線（或使用恒力彈簧），固定牢靠后，鋸除多余鋼鎧;鋸鋼鎧時深度不超過鎧裝厚度的2/3，鋸斷鋼鎧不得損傷內護套，切口要整齊，不得有尖角毛刺。
（4）剝內護套。在鋼鎧斷口處保留內護套15~20mm，其余切除，用膠帶在銅屏蔽端部繞包1~2層，防止銅屏蔽散開。切除內護套時勿傷及銅屏蔽，劃深應為內護套厚度的
（5）鎧裝及銅屏蔽接地線的安裝。對鋼鎧接地處進行打磨，去除氧化層，然后用兩個恒力彈簧將兩根地線分別固定在銅屏蔽和鋼鎧上。順序是先安裝鎧裝接地線，安裝完用絕緣膠帶纏繞兩層。再安裝銅屏蔽接地線，三相要求接觸良好，并且用絕緣膠帶纏繞兩層。鋼鎧接地線與銅屏蔽接地線分別安裝在電纜兩側。
（6）填充繞包處理。用填充膠將接地線處繞包充實，并在接地線與外護套間及地線上面各繞包一層填充膠，將地線包在中間，以起到防潮和避免突出異物損傷分支手套的作用。
（7）安裝熱縮三相分支手套。分支手套套入電纜分叉處，先從分支套根部向下緩慢環繞加熱收縮，完全收縮后下口應有少量膠液擠出，再?gòu)姆种痔赘肯蛏暇徛h(huán)繞加熱直至完全收縮。

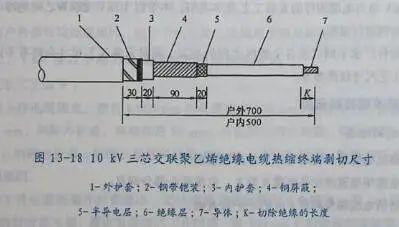

（8）按安裝工藝的尺寸使用恒力彈簧去除銅屏蔽和半導電層;銅屏蔽邊緣用粘銅條纏繞，銅屏蔽及半導電層斷口邊緣整齊、無毛刺，去除半導電層時不得劃傷絕緣（操作此步驟時要格外小心，不能傷及電纜絕緣），剝切尺寸如圖13-18所示。
（9）處理半導電層和主絕緣層。用砂布或小圓銼打磨半導電斷口，用砂布打磨主絕緣表面（不能用打磨過半導電層的砂布打磨主絕緣）。
（10）清潔電纜絕緣表面，必須由絕緣向半導電層擦拭。
（11）安裝應力控制管。套入應力控制管，應力控制管下端與分支手套上端相距20mm，用火焰自下往上環繞加熱收縮應力控制管。
（12）安裝熱縮絕緣管。將熱縮絕緣管分別套入電纜上，熱縮絕緣管要套入根部，與分支手套搭接符合要求，從根部自下往上環繞加熱收縮。
（13）確定終端最終位置，鋸斷多余電纜。
（14）切除絕緣。根據接線端子的孔深加5mm 來確定切除絕緣的長度。
（15）壓接。根據電纜的規格選擇相對應的模具，壓接的順序?yàn)橄壬虾笙隆?/span>
（16）清理接線端子，擦拭干凈后，按安裝工藝說明書中指定的填充物將接線端子處填充。
（17）戶外終端安裝雨裙。清潔絕緣管表面，套入三孔雨裙，下落到分支手套根部，加熱收縮。在每相上套入單孔雨裙并加熱收縮。
（18）安裝相色管。將熱縮相色管按相位顏色分別套入各相，環繞加熱收縮。
完成安裝后的10kV三芯交聯聚乙烯絕緣電纜熱縮終端如圖13-19所示。
